TelcoBridges 信令監測解決方案
2006/07/03
隨著競爭的加劇，網絡運營商必須尋求進一步增加收入和改善客戶滿意度的解決方法。網絡監測系統恰好可以為運營商很好地做到這些。系統集成商使用TelcoBridges的E1/T1監測解決方案能為運營商和服務提供商開發合適的監測系統去優化他們的網絡和提供更好的服務。
一、TelcoBridges刀片上的監測解決方案（Monitoring on a Blade™ ）
TelcoBridges刀片上的監測解決方案是一個硬件和軟件的解決方案，它能使系統集成商開發出用于SS7和HDLC流量監測、過濾、分析和記錄的高性能系統。
該解決方案由TB監測系統刀片（TB-Monitor System-Blade™ ），高密度、高靈活性的監測設備，和監測接線面板（Monitoring
Patch Panel），為非插入式E1/T1鏈路探測提供高阻隔離，以及TelcoBridges的易于使用的API函數構成。
TB監測系統刀片配有64E1/T1接收接口和256個HDLC控制器用于檢測和捕獲SS7和HDLC數據包。每個HDLC控制器可以按16、32、56、64、或n
x 64kbps （其中n=1~ 31）的速率運行。監測系統刀片提供完全的靈活性以監測任一E1/T1接口的任一時隙上的流量。同時刀片也支持過濾，可自動過濾SS7
FISU和LSSU消息�？膳渲玫倪^濾器能用來僅僅捕獲與數據包任何部分的匹配值相匹配的數據包。
監測接線面板是無源設備，每個面板帶有32個RJ45母連接器，用于連接要探測的E1/T1鏈路。

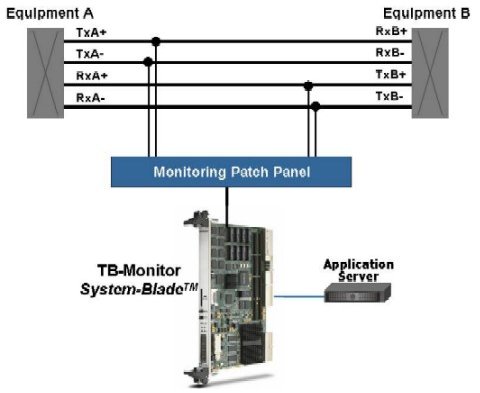

二、TelcoBridges監測解決方案架構圖
TelcoBridges為您的網絡提供高性能監測解決方案！
三、TelcoBridges監測解決方案的應用
TelcoBridges監測解決方案支持任何需要監測、捕獲和記錄SS7消息或HDLC類數據包的客戶定制的應用。也就是說，系統集成商可以使用他們自己的應用軟件構建監測系統來處理和分析由TB監測系統刀片捕獲的數據。
你使用TelcoBridges監測解決方案構建的系統可被你的服務提供商客戶用來管理他們的SS7網絡、優化他們的無線網絡、檢測和歡迎漫游的無線客戶、用于監聽目的的探測網絡，或為做分析簡單地去捕獲、過濾和記錄網絡流量。運營商現在愈加明白了這樣的網絡監測系統能用來增加營收和改善客戶的滿意度。
TelcoBridges監測解決方案支持的應用包括：
- 網絡監測和監聽
- 移動網絡優化
- 服務品質（QoS）評估（呼叫完成、掉話數等）
- SS7流量采集和記錄
- 網絡統計（呼叫完成率、交易率、呼叫建立分析等）
- 呼叫詳單（CDR）生成
- 漫游者win-over消息生成
- 漫游者歡迎消息生成
- 基于位置的服務
- 流量工程的數據采集
四、TelcoBridges 監測解決方案的優勢
可擴展、靈活、易于集成和非插入式的TelcoBridges監測解決方案可為構建出眾的網絡監測系統提供構件，為系統集成商和OEM廠商提供可立即捕獲大規模運營商網絡中SS7和HDLC類流量的易于使用的解決方案。
TelcoBeidges監測解決方案的優勢包括：
高密度非插入式監測
每個TB監測系統刀片都配有64E1/T1的接收接口，可單向監測多達64個E1/T1鏈路，或雙向監測多達32個E1/T1鏈路。使用TelcoBridges的監測接線面板，每條鏈路通過基于標準的高阻抗連接進行探測，實現非插入式網絡監測。
無限可擴展性
你的系統可以無限制地擴展，支持任何數量的TB監測系統刀片和任何數量的應用服務器。而且，對于分布式的監測應用，還可以遠程部署應用服務器和TB監測系統刀片。
出眾的靈活性
每一個TB監測系統刀片都配有256個HDLC控制器，用于捕獲SS7消息或HDLC類數據包。HDLC控制器支持16、32、56、64、或n x
64 kbps數據速率，可提供適配不同網絡配置的靈活性。另外，可對捕獲的數據包做錯誤檢查，以及為順序排序給每個數據包打上時間戳。
高度靈活的過濾
并不是每一個信令消息都是我們所要的。SS7 FISU和LSSU消息被自動過濾后下載到應用服務器上。TB監測系統刀片具有高度可配置的在板數據包過濾器，過濾器可應用于所捕獲消息的任何部分，以尋找與匹配值相匹配的部分。使用這些過濾器，應用可以準確地指定所監測流量中需要捕獲的消息，只有感興趣的數據包才會被轉發給控制應用程序。
易于集成
TB監測系統刀片可由使用TelcoBridges API的應用服務器控制。應用服務器通過TCP/IP基于消息的API配置和控制監測系統刀片。應用服務器也通過相同的API來接收捕獲的數據包。TB監測解決方案易于使用和快速集成，可以實現系統的迅速部署。
東訊博瑞公司供稿 CTI論壇編輯
