艾諾通信VTG系列視頻轉碼網關
2010/11/25
艾諾VTG（Video Transcode Gateway）系列視頻轉碼網關主要應用于各類需要進行視頻轉碼的應用場合，如實現IP監控網絡、流媒體網絡與移動IP網絡之間互聯互通。該視頻轉碼網關可以對音視頻媒體流實時轉碼、分發和控制，并具有錄音錄像、回放、存儲等功能。

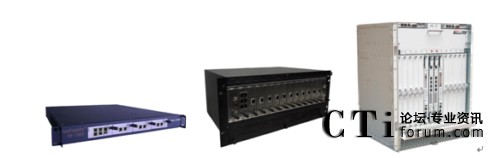

圖:NF1800、NF6800、NF9800正面圖
艾諾VTG視頻轉碼網關遵循uTCA/MicroTCA、ATCA標準，采用專用的多核心網絡處理器和DSP集群技術，電信級設備設計架構，具有高密度、大容量、可擴展、低功耗、易管理等特點。
（1）容量大、功耗低、占地小：艾諾VTG采用多核高性能DSP來完成媒體處理，系統容量大。系統滿負荷運行時，最大功耗不超過400W，是真正低碳、綠色、節能的多媒體平臺產品。和業界同等容量的媒體處理產品相比，艾諾VTG高度只相當于業界其他廠家的1/4。從單機架容量來說，艾諾產品密度是其他廠家的3-4倍。
（2）Transcoding On-Demand：根據終端對視頻的相關要求，對視頻流Codecs、大小、速率轉換，以適配移動終端能力和網絡傳輸要求。
（3）實時轉碼：使用SmartTranscoding技術，在轉碼過程中大量使用原始碼流的信息，從而極大地提高轉碼運算效率。
（4）流媒體分發：實時轉碼以后，網絡中有多個移動終端、客戶端看同一視頻源時，可以將實時媒體流進行分發，滿足并發瀏覽的需要。
（5）錄像和回放：支持在移動終端、客戶端實時監控過程進行錄像；也支持客戶端請求下進行RTSP的錄像回放控制消息，以實現移動終端回放歷史錄像。
（6）實時云臺控制：在移動監控應用中，根據需要把前端攝像機的PTZ消息，轉換為固網側的云臺控制消息。
板卡介紹
艾諾VTG視頻轉碼網關根據不同的應用場景，可以選擇NF1800、NF6800或者NF9800作為產品的硬件平臺，但是所需使用的板卡是相同的。艾諾STG視頻轉碼網關常用的板卡有兩類：主控卡CSA300、媒體處理卡MSA140。下面簡單介紹這幾類板卡的主要功能。關于板卡和平臺的詳細具體信息請參照相關具體資料。
主控板CSA300
CSA300是設備的主控板卡，按照MicroTCA/ATCA標準設計。板上數據平面、控制平面和管理平面分別由不同的處理器處理，實現了業務與管理的分離，保證了單板的可靠性。前面板出口有6個千兆網口，支持自動鏈路備份。單板主要功能包括：
- 信令處理；
- 系統控制和管理；
- 全管理和NAT轉換；
- 系統網絡接入和聚合；
- 提供系統交換能力。

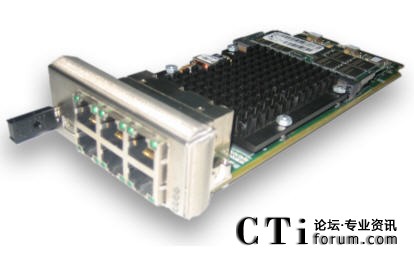

圖:CSA300板平面圖
媒體處理板MSA140
MSA140是STG的一種媒體處理板，為確�？煽啃�，該板卡上數據平面、控制平面和管理平面完全分開。前面板出口有1個千兆網口和2個串口，通常僅用于調試。板卡主要功能是在主控卡的控制下完成分配的各類音視頻計算任務，在VTC中主要是各種音視頻編解碼之間的相互轉換。

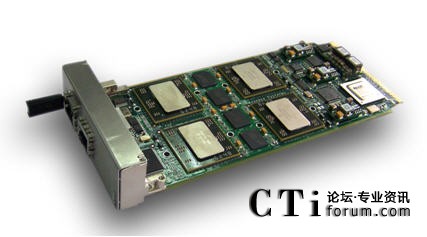

圖:MSA140板平面圖
功能特性
音頻編解碼
- G.711 A LAW & MU LAW
- G.729 annex a, annex b
- G.723.1 5.3kbps & 6.3kbps
- G.726 40kbps, 32kbps, 24 kbps &16kbps
- AMR nb全速率
- iLBC15.2kbps &13.3kbps
- AAC-LC
頻編解碼——支持任意Codec、尺寸、幀率、碼率的轉換
- H.264
- H.263，H263+
- MPEG-4
- Motion Jpeg
- MPEG-2 Simple Profile
- Flash Video*
媒體傳輸封裝
- 實時傳輸協議（RTP）
- 實時傳輸控制協議（RTCP）
- 3GPP TS 29.415 NbUP
- A-TRAU’ over NbUP in transparent mode
- H.223 for H.324M bearer channel
控制接口協議
- SIP、RTSP、HTTP
- 主流廠家監控平臺接入?yún)f(xié)議（ZTE、H3C、華為）
- MSML媒體控制協議
網絡接口
冗余備份特性
- 支主控和交換板卡1+1熱備份
- 雙電源備份
- DSP板卡N+1熱備份
- 支持媒體板卡N+1備份
- 所有單板支持熱插拔
管理特性
- 符合平臺管理接口（IPMI） 2.0 標準
- 模塊級, 線路板級和系統級狀態監控和告警
- WEB網管
- SNMP V2
典型應用
視頻轉碼網關作為一種通用視頻業務處理平臺，滿足收看不同視頻源、不同網絡傳輸、存儲等要求，需要對原視頻編碼格式、大小進行轉換，以適應不同的終端接收、不同的網絡傳輸，廣泛應用于以下環境：
- 移動視頻監控
- 3G視頻接入
- 移動流媒體
- 流媒體播放
- 網絡電視臺
- IPTV
- 視頻會議
- 移動視頻點播
典型應用組網應用方式如下：

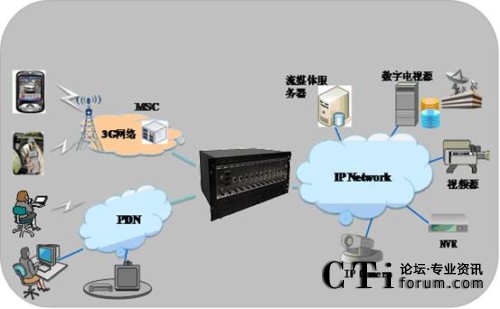

圖:VTG典型組網應用示意圖
