基于因特網的H.323會議電視系統構成問題

岳峰 2002/06/26

摘要：本文首先對H.323和H.320協議進行了比較，之后介紹了基于網絡的H.323會議電視系統的構成及主要組成部分和H.323會議電視系統業務平臺的構成，討論了H.323會議電視系統需要解決的四個問題。

　　由于互聯網的日益發展，IP網已經進入了千家萬戶。上網已不再是一件可望而不可及的事了。但是隨著上網用戶的日益增加，尤其人們不斷增長的物質文化的需要，網民已不再滿足單純的上網瀏覽信息，而需要雙向的交互式的服務。隨著北京電信IP公眾網的建成和163三期擴容的完成，以及基于A(yíng)DSL和FTTx+LAN技術的寬帶接入工程實施，北京電信IP網絡無論從帶寬，覆蓋范圍，以及提供的用戶接入能力上都有了一個質的飛躍。如何在IP網絡上提供好的應用服務已成為我們關注的焦點。因此多媒體視頻業務應運而生，如會議電視，遠程教育，遠程醫療，流媒體等等。

　　以前傳統的會議電視系統是基于專線的H.320協議，需要固定路由及QoS保證的會議電視系統。主要采用ISDN或E1接入。雖然圖像，聲音的質量比較理想，但用戶端設備及MCU（多點控制單元）的價格比較昂貴，小型企業和個人用戶不可能接受。由于H.320協議與H.323協議在視頻，音頻上的壓縮協議基本相同，所以，在相同帶寬情況下，H.323會議電視與H.320會議電視質量基本相同。對于以ISDN接入的桌面型H.320會議電視來說，用戶終端需要和固定的ISDN專線綁扎，不能移動，另外，如果召開一個跨省市的會議時，用戶還需繳納長途費，這不僅給用戶帶來了不便，還增加了用戶負擔。而H.323會議電視系統則不存在上述問題，因?yàn)椋瑢?duì)于因特網用戶來說，不存在長途費用的問題，并且，只要H.323會議電視用戶的微機上安裝了客戶端軟件、壓縮卡及攝像頭，并登陸因特網，成功向Gatekeeper(關守)注冊后，就可以通過MCU（多點控制單元）隨時隨地召開會議，非常靈活、方便。一方面為用戶節省了大量投資成本與維護成本，大大提高了企業的信息溝通效率；另一方面也為運營商吸引用戶，拓展了新的增值業務。

　　1 H.323與H.320之間的比較

　　H.323與H.320之間的比較如表1所示。

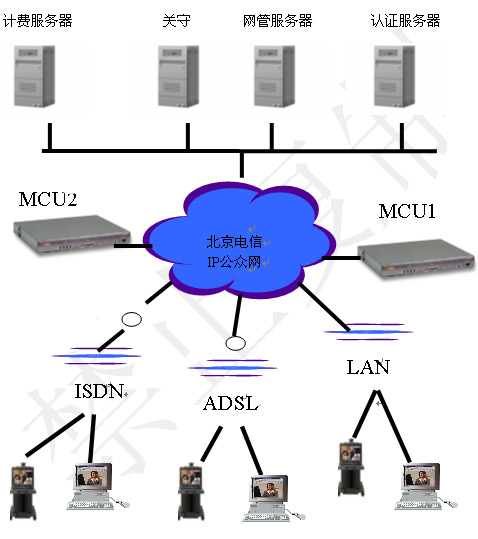

　　2 H.323會議電視系統的構成

　　H.323為基于網絡的會議系統主要定義了4個主要的組成部分：終端、網關（Gateway）、關守(Gatekeeper)以及多點控制器（MCU）。

　　2.1 終端

　　終端是提供單向或雙向?qū)崟r(shí)通信的客戶端。所有終端必須支持聲音通信，視頻和數據是可選的。H.323規定了不同的音頻、視頻和/或數據終端共同工作所需的操作模式。它將成為下一代Internet電話、電話會議和電視會議技術領域占統治地位的標準。

　　所有的H.323終端必須支持H.245，該標準用來協商通道的使用及容量，三個另外的組成部分是：Q.931的縮略版，用于呼叫信令和呼叫建立；注冊/許可/狀態（Register/Admission/State）,用于GATEKEEPER進行通信；RTP/RTCP，用于音頻和視頻包傳送。

　　2.2 網關（Gateway）

　　網關在H.323會議中是可選的。網關提供許多服務，包括在H.323會議終端與其它會議終端之間進行轉換。這一功能包括傳輸格式之間的轉換（如H.225與H.221）。通信規程之間的轉換，以及在LAN端和WAN端進行呼叫建立和解除。

　　網關的主要應用是：

　　在模擬和數字語音終端之間建立鏈接；

　　建立與非H.323終端之間的鏈接。

　　當無需與其它標準的終端相連時，網關是不需要的，因?yàn)镠.323終端能夠通過LAN、Intranet、Extranet甚至Internet與其它H.323終端直接通信。

　　終端與網關之間使用H.245和Q931協議進行通信。

　　2.3 關守（Gatekeeper）

　　Gatekeeper執行許多重要的功能，幫助維護企業網絡的完整性。第一個功能是將終端和網關的別名轉換為網絡地址。第二個功能是進行訪問控制，以防止未授權的視頻會議會話。第三個功能是進行帶寬管理。例如，如果網絡管理員為L(zhǎng)AN上并發的會議數量設定了一個上限，當一旦到達此上限，Gatekeeper將拒絕任何更多的連接，這樣做的目的是將會議電視占用的帶寬限制在總帶寬的某個比例內，保證剩余的容量留給E-mail，文件傳輸及其它網絡應用。第四個功能是將若干終端、網關和MCU作為一個稱之為H.323域的邏輯組來進行管理。

　　3 H.323會議電視系統業務平臺的構成

　　基于H.323的會議電視系統業務如果運營必須要有一套完整的業務流程，包括業務受理，用戶開戶，到會議召開、使用、結束、計費等。為完成業務流程，需要相應的運營支撐系統，從營業前臺，到網管，資源調度，認證計費，用戶自服務等等。這樣才能夠真正將業務開展起來，為北京電信創造新的利潤增長點。

　　 H.323協議的視訊平臺包括兩個層面：視訊交換網絡和運營支撐網絡。視訊交換網絡包括MCU、Gatekeeper、Gateway、終端等。運營支撐網絡包括網絡管理系統、認證計費系統、資源管理系統、會議控制系統、用戶管理系統、客戶服務系統等。

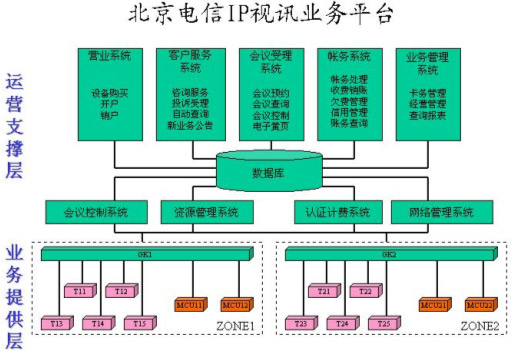

　　基于IP網的H.323會議電視運營支撐系統的功能結構如圖2所示。

　　在整個運營支撐層的系統中，主要包括四大系統，即會議控制系統、資源管理系統、認證計費系統、網絡管理系統。除此之外，還有其它幾個輔助系統，包括營業系統負責為客戶開戶和銷戶，終端注冊等處理；客戶服務系統提供咨詢服務、投訴受理、自動查詢和幫助客戶進行會議預約，在資源不足的情況下進行會議調度等；會議受理系統是面向客戶提供會議電視業務預約、會議狀態查詢、會議控制服務，由用戶自助完成預約會議和控制會議的操作；賬務系統負責賬務方面的管理，包括賬務管理，收費銷賬，催繳欠費、銀行繳費等；業務管理系統主要是記賬卡的卡務處理、經營管理、查詢報表等。

　　4 H.323會議電視系統需要解決的問題

　　用戶可通過LAN、ADSL、ISDN等多種接入手段召開會議是H.323系統的優點所在，但接入方式的不同造成了網絡環境的復雜，如視頻終端的IP地址是固定還是動態分配的，用戶是否通過防火墻或進行了NAT地址轉換等等。所以基于IP的會議電視系統需要解決以下幾個問題。

　　4.1 如何穿透防火墻和NAT的問題

　　在基于IP的網絡里，網絡安全一直是影響用戶很好地使用網絡的一個問題。通常的解決方法是在企業內部網和Internet公網之間加上一道防火墻和使用地址轉換，以保證非授權用戶無法訪問企業內部網以及節約IP地址。目前絕大多數企業都已經采取了這種措施，這給網絡運營商為用戶提供IP會議電視業務提出了巨大挑戰。因?yàn)樗骄W(wǎng)用戶可以通過IP地址呼叫公網用戶，而公網用戶無法呼叫防火墻和NAT后面的私網用戶。

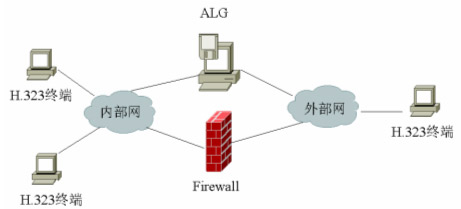

　　 現在比較有希望的解決方案是采用應用層網關（Application Layer Gateway），如圖3所示。

　　應用層網關可以是單獨的連接于外網和內網之間的設備，也可以是內置于防火墻內的插件。當防火墻發現外網呼叫信號為H.323會議電視呼叫信息時，將其轉發到ALG(應用層網關)，通過ALG建立起內網偽地址終端與外網終端的通信連接。它主要完成以下幾個功能：H.323協議棧的部分功能、H.323代理服務器、Gatekeeper、IP地址翻譯等。但采用的是一對一的動態地址映射，利用率低。

　　4.2 用戶使用動態IP地址的問題

　　北京電信今年大力發展寬帶用戶接入，不論是局域網用戶還是ADSL用戶都采用PPPoE撥號方式作為接入的首選形式。對于撥號方式用戶得到的IP地址是動態變化的，每次撥入后的地址都不一樣。在這種情況下，此終端可以作為主叫與MCU或其它H.323終端進行通信，但無法作為被叫接受呼叫。

　　現在比較現實的方案是采用將動態IP地址與E.164別名綁扎向GK進行注冊的方法，通過GK解析予以實現。

　　4.3 網絡的QoS保證問題

　　在IP網絡上保證服務質量一直是研究的熱點，目前出現了很多的解決技術，如資源預留（RSVP）、區分服務（DiffServ）、MPLS等等。網絡的QoS問題需要端到端的解決方案。如果只是單純的在某一范圍內實施QoS技術意義并不大。從目前的技術發展來看，全網范圍內實施QoS技術還需要一定的時間。

　　4.4 用戶終端認證的問題

　　在公網上運營會議電視業務必須保證非授權的用戶不能非法使用網絡資源。目前各廠家對終端的認證方式主要是在終端向Gatekeeper注冊時通過對用戶終端號碼、別名和IP地址中的某幾項進行綁定來完成的。用戶的終端號碼和別名是可以在終端處隨意設置的。通過IP地址可以確定某臺終端，但用戶的IP地址如果是動態獲得的，就無法將其作為終端認證的依據。用戶的終端號碼和別名是公開的，人們可以輕松地得到它。在這種情況下對終端的認證形同虛設。

　　現在可以通過設置用戶認證中心，向合法用戶發放密碼,在用戶向Gatekeeper注冊時需要輸入正確的密碼才能注冊成功，以保證用戶的安全性。但業務開放初期，建議發展用戶為有固定IP地址的用戶，當會議電視業務有一定規模時，再設置用戶認證中心，發展動態IP地址用戶。

　　綜上所述，雖然H.323視頻會議系統還有一些不太完善的地方，但是隨著寬帶網絡的不斷發展，技術的不斷更新，基于IP網的H.323會議電視系統必將替代專線方式的H.320會議電視系統成為寬帶視頻業務的發展方向。
